【回顾上期】上周我们推送了《硫酸流量计选型指南（上）》，为大家详解了电磁、质量、超声波及孔板流量计的工作原理及各自优劣。（没看过的朋友可以点击这里跳转回顾《上篇链接》）

本期作为下篇，我们将进入最“硬核”的实战环节。从干燥循环酸到高温余热回收系统，我们将逐一拆解各测量点的工况特点，直面硫酸流量测量中的“疑难杂症”，并奉上最终的选型对照表，助您一臂之力。

一、硫酸装置硫酸测量点工况

硫酸装置中涉及硫酸流量测量的主要点位包括干燥循环酸、二吸循环酸、成品酸、装车、余热回收循环酸等多个环节。各测量点的介质特性、工艺参数和测量要求各不相同，需要针对性地进行流量计选型。

1. 干燥循环酸

干燥循环酸是硫酸装置干燥塔中用于干燥空气的浓硫酸。典型工况参数如下：硫酸浓度93%～98%，温度60℃～85℃，管道口径DN80～DN500，工作压力0.1～0.3MPa，流量范围20～1500m³/h。

干燥循环酸的电导率较高，适合电磁流量计测量。但需注意硫酸浓度变化对电导率的影响，以及循环酸中可能含有的微量固体杂质对衬里的磨损。建议选用PTFE或PFA衬里、铂铱电极的电磁流量计，防护等级不低于IP65。

2. 二吸循环酸

二吸循环酸是第二吸收塔中用于吸收三氧化硫生成硫酸的循环酸。典型工况：硫酸浓度98%～99%，温度70℃～90℃，管道口径DN100～DN600，工作压力0.1～0.3MPa，流量范围30～2000m³/h。

二吸循环酸的浓度较高、电导率良好，是电磁流量计的理想应用场景。由于98%硫酸的腐蚀性极强，流量计的衬里和电极材料选择尤为关键。推荐采用PFA衬里、钽电极的电磁流量计，确保长期稳定运行。

3.成品酸流量计

成品酸流量计用于计量装置产出的成品硫酸，是生产统计和贸易结算的重要依据。典型工况：硫酸浓度93%或98%（根据产品规格），温度30℃～40℃，管道口径DN50～DN100，工作压力0.2～0.5MPa，流量范围10～200t/h。

成品酸测量对精度要求较高，选用质量流量计（精度±0.2%）。以实现直接质量计量，避免密度变化带来的误差。

4. 装车流量计

装车流量计用于成品酸装车（船）过程中的贸易计量。典型工况：硫酸浓度93%或98%，常温，管道口径DN80～DN150，工作压力0.3～0.6MPa，单次装车量30～50吨，流量范围20～300t/h。

装车计量属于贸易结算场合，对精度要求最高，必须选用质量流量计。质量流量计可直接测量质量流量，不受温度、密度变化影响，精度可达±0.1%～±0.2%，满足贸易计量的法规要求。同时应配套批量控制功能，实现定量装车。

5. 余热回收循环酸

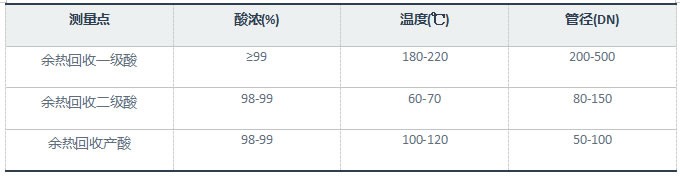

余热回收系统（HRS）是硫酸装置中利用高温位余热产生蒸汽的节能装置，其中硫酸流量测量对系统优化控制至关重要。典型工况如下表所示：

余热回收一级酸温度高（180℃～220℃）、浓度高（≥99%），对流量计的材料耐温性和耐腐蚀性提出了极高要求。电磁流量计在此温度下衬里材料受限，需选用陶瓷衬里或特殊高温型电磁流量计。超声波流量计由于不直接接触介质，在高温高浓度场合具有一定优势。

6. 余热回收产酸及二级酸流量计

余热回收产酸流量计用于计量HRS系统产出的成品酸，温度约60℃～80℃，浓度98%～99%。余热回收二级酸流量计用于计量HRS系统第二级换热器中的循环酸，温度120℃～160℃，浓度98%～99%。

余热回收产酸流量计可选用常规电磁流量计（PFA衬里、钽电极）。余热回收二级酸流量计由于温度较高，需选用耐高温型电磁流量计或超声波流量计。选型时应充分考虑酸温对衬里材料老化和电极腐蚀速率的影响，适当提高材料等级。

二、硫酸流量测量存在的问题

在硫酸装置的实际运行中，流量测量系统常出现各种问题，影响测量的准确性和可靠性。常见问题及其原因分析如下：

1. 表显与DCS不一致

流量计就地显示与DCS系统显示值不一致是常见问题。主要原因包括：信号传输线路接触不良或受到电磁干扰；DCS系统量程设置与流量计不一致；流量计输出信号类型（4-20mA或脉冲）与DCS输入卡件不匹配；DCS组态中的量程上下限、开方/线性设置错误。处理时应逐一排查信号线路、检查参数设置，必要时进行信号校准。

2. 测量流量波动

流量显示值频繁波动，可能原因包括：管道内介质存在气泡或两相流；电磁流量计接地不良，受外界电磁干扰；超声波流量计换能器安装位置不当或耦合剂失效；管道振动传递到流量计传感器；流体本身存在脉动（如往复泵出口）。处理方法包括：改善工艺条件消除气泡；检查接地电阻（应小于10Ω）；重新安装换能器；增加减振措施；增加阻尼时间等。

3. 测量流量偏小

流量计显示值明显低于实际流量，可能原因包括：电磁流量计传感器内壁结垢，导致流通面积减小；电磁流量计电极被污染或腐蚀，信号变弱；孔板流量计孔板磨损，开孔直径增大；超声波流量计换能器结垢或老化，信号衰减；流量计参数设置错误（如管径设置偏小）。应定期检查清洗传感器，校准电极，检查孔板磨损情况，重新核对仪表参数。

4. 测量流量偏大

流量计显示值明显高于实际流量，可能原因包括：电磁流量计附近有大功率电气设备干扰；流量计零点漂移，小流量时虚高；孔板流量计负压引压管堵塞或泄漏；超声波流量计参数设置错误（如管壁厚度设置偏小）；流体中含有大量气泡，导致测量值偏高。应排查干扰源，重新调零，检查引压管路，核对仪表参数。

5. 硫酸泄漏

硫酸流量计及其连接部位发生泄漏是严重的安全隐患。常见泄漏点包括：法兰密封垫片老化或选型不当；传感器壳体腐蚀穿孔；接线盒密封失效；管道焊缝开裂。预防措施包括：选用耐硫酸腐蚀的密封垫片（如PTFE包覆垫片、柔性石墨垫片）；定期检查传感器腐蚀状况；确保电气接口防护等级达标（至少IP65）；安装泄漏检测装置。发现泄漏应立即处理，做好人员防护。

6. 传感器腐蚀

硫酸的强腐蚀性是流量计传感器面临的最大挑战。腐蚀可能发生在衬里、电极、测量管等各个部位。常见腐蚀问题包括：衬里材料选型不当导致渗透腐蚀；电极材料不耐腐蚀导致信号衰减；高温高浓度工况下腐蚀速率加快。应对措施包括：根据硫酸浓度和温度正确选择耐腐蚀材料定期检查传感器内壁状况；在极端腐蚀工况下适当缩短检修周期；考虑采用超声波流量计等非接触式测量方案。

三、流量计选型推荐

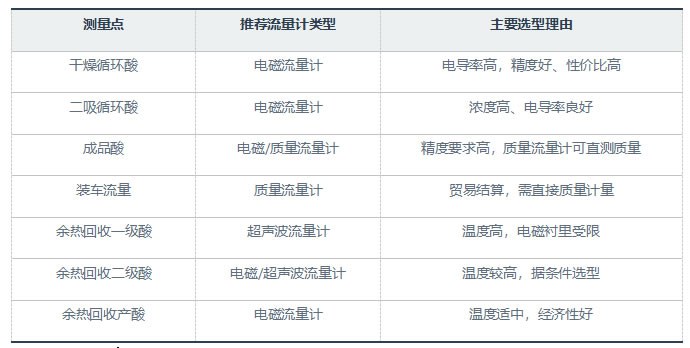

根据前述各测量点的工况特点和流量计的适用性分析，综合考虑测量精度、可靠性、经济性等因素，提出以下选型推荐方案：

选型说明：

1.电磁流量计选型要点：衬里材料推荐PFA或陶瓷（高温场合），电极材料推荐钽或铂铱合金。防护等级不低于IP65，接线盒应选用耐腐蚀材质。对于含固体颗粒的循环酸，应选用耐磨型衬里。

2.超声波流量计选型要点：推荐选用多声道、以提高测量精度。换能器材料需耐硫酸腐蚀，安装时应确保与管壁良好耦合。适用于电磁流量计难以胜任的高温、高浓度场合。

3.质量流量计选型要点：推荐选用U形管或微弯管设计，测量管材质选用哈氏合金C或钽材。装车场合应配套批量控制功能。安装时需避免振动干扰，做好支撑固定。

4.通用注意事项：所有流量计的接液部件材质必须与硫酸浓度、温度相匹配；安装位置应避开强电磁干扰源和强振动源；应留有足够的直管段（电磁流量计前5D后3D，孔板流量计前10D后5D）；定期校准是确保长期测量精度的关键。

以上选型推荐为一般性技术指导意见，具体选型时还应结合装置的实际工况条件、工艺要求和用户偏好进行综合评估。建议在最终选型前咨询流量计制造厂家的专业技术人员，以获取针对特定应用的详细技术方案。

至此，《硫酸流量计选型指南》上下两篇已全部分享完毕。希望这份详尽的指南能为您的仪表选型与维护工作提供切实的参考。
