硫酸作为“工业之母”，其装置的稳定运行离不开精准的流量测量。然而，面对硫酸强腐蚀、高粘度及复杂的工况，选对流量计往往是让仪表人员头疼的难题。本刊将《硫酸流量计选型指南》分为上下两篇连续推送。本周上篇，我们将带大家系统认识电磁、质量、超声波及孔板这四类常用流量计，深入剖析其工作原理，为后续的精准选型打下坚实基础。干货满满，建议收藏慢读！

一、概述

在硫酸生产装置中，对硫酸流量的准确测量是保障装置稳定运行、优化生产工艺、提高经济效益的关键环节。硫酸具有强腐蚀性、高密度、高粘度以及不同浓度下导电性差异大等特点，给流量测量带来了诸多挑战。不同测量点的工况条件（如酸浓、温度、压力、管径等）各不相同，因此需要根据具体工况合理选择流量计类型，才能确保测量的准确性和可靠性。

本指南旨在系统梳理硫酸装置中常用的流量计类型，分析其工作原理及适用性，并结合硫酸装置各测量点的实际工况特点，提供科学合理的选型推荐，为硫酸生产企业的仪表选型提供技术参考。

二、硫酸测量的几种常用流量计

在硫酸装置中，常用的流量计主要包括电磁流量计、质量流量计、超声波流量计和孔板流量计四种类型。每种流量计各有其独特的工作原理、技术特点和适用范围，在实际选型中需综合考虑测量介质特性、工艺条件和测量要求等因素。

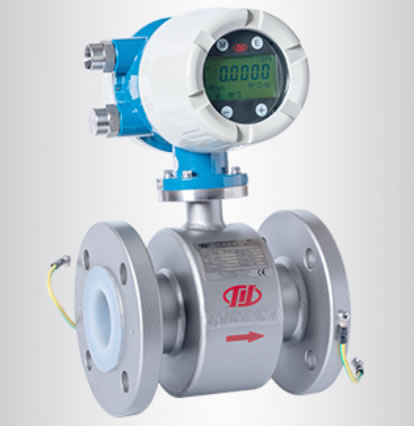

2.1 电磁流量计

电磁流量计是基于法拉第电磁感应原理工作的速度式流量计。它由传感器和转换器两部分组成，传感器安装在测量管道上，转换器则用于处理和显示流量信号。

电磁流量计的主要特点包括：测量不受流体密度、粘度、温度、压力和电导率变化的影响；测量管内无阻碍流动部件，无压损，对直管段要求较低；输出信号与流量呈线性关系，测量精度高，可达±0.5%；量程比宽，可达100:1以上。适用于测量体积流量的干燥酸、吸收酸等位置，在硫酸装置中，电磁流量计广泛应用于干燥循环酸、二吸循环酸、二级酸、HRS产酸等测量点。选型时需特别注意酸温选择合适的衬里和电极材料的耐腐蚀性。

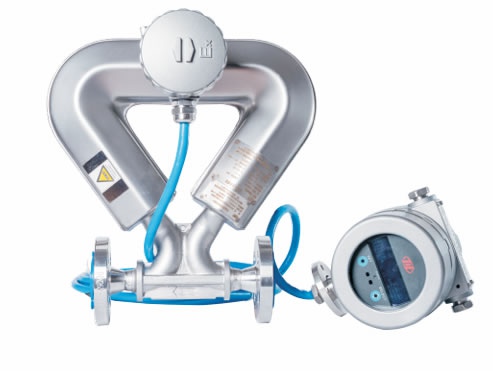

2.2 质量流量计

质量流量计（主要指科里奥利质量流量计）是直接测量流体质量流量的高精度仪表。它利用流体在振动管中流动时产生的科里奥利效应，通过检测振动管的相位差来计算质量流量。

质量流量计的主要优势在于：直接测量质量流量，无需进行温度、压力补偿；测量精度极高，可达±0.1%～±0.2%；可同时测量密度、温度等参数；不受流体物性变化影响。特别适用于贸易结算、装置产酸和成品酸装车等对精度要求极高的场合。

质量流量计的局限性在于：价格较高；对安装要求严格，需避免振动干扰。在硫酸装置中主要用于成品酸和硫酸外销装车和原料酸进厂的贸易计量。

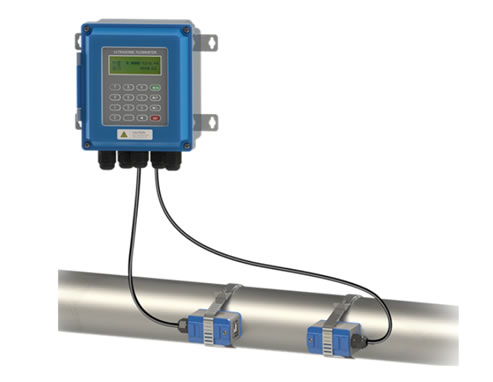

2.3 超声波流量计

超声波流量计是利用超声波在流体中传播的时间差或频率差来测量流速的仪表。按安装方式可分为外夹式和插入式两种，按测量原理可分为时差法、多普勒法等。

超声波流量计的主要特点：非接触测量（外夹式），不破坏管道完整性，无压损；安装维护方便，可在不停产的情况下安装；适用于大口径管道测量；不受介质电导率影响，可测量低浓度或电导率较低的硫酸介质。

超声波流量计的局限性在于：对管道内壁状况敏感，结垢会影响测量精度；时差法要求流体中固体颗粒或气泡含量适中；测量精度相对较低（一般±1%～±2%）。在硫酸装置中，超声波流量计特别适合余热回收系统一级酸等高温、高浓度硫酸的测量。

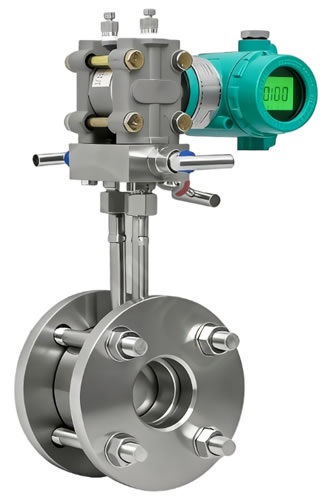

2.4 孔板流量计

孔板流量计是差压式流量计中最常用的一种，通过在管道中安装节流件（孔板）产生差压，根据差压与流量的关系计算流量。具有结构简单、技术成熟、价格低廉等优点。

孔板流量计的主要特点：结构简单，无可动部件，可靠性高；标准化程度高，有国际标准和计算规范；适用于高温、高压、腐蚀性介质；使用经验丰富，维护方便。

孔板流量计的缺点在于：压损较大，长期运行能耗高；测量范围窄（量程比约3:1～5:1）；对直管段要求长（通常需前10D后5D）；精度受安装条件影响大。在硫酸装置中，孔板流量计在一些老装置和特定高温高压场合仍有应用。

三、各种流量计的工作原理

3.1 电磁流量计工作原理

电磁流量计的工作原理基于法拉第电磁感应定律。当导电液体在磁场中作切割磁力线运动时，在垂直于磁场和流动方向的电极上会产生感应电动势，其大小与流体的流速成正比。

设管道内径为D，磁感应强度为B，流体平均流速为v，则感应电动势E可表示为：

E = k · B · D · v

式中k为仪表常数。由于管道截面积A = πD²/4为已知量，体积流量Q = A · v，因此可通过测量感应电动势E来计算体积流量。转换器将感应电动势信号进行放大、滤波、A/D转换等处理后，输出与流量成正比的标准信号（4-20mA或脉冲信号）。

电磁流量计传感器的测量管内衬绝缘材料（如PTFE、PFA、陶瓷等），电极通常采用耐腐蚀的贵金属或合金材料（如铂铱合金、哈氏合金、钽等）。励磁方式有直流励磁、交流励磁和矩形波励磁等，现代电磁流量计多采用低频矩形波励磁方式，以减小极化效应和零点漂移。

3.2 质量流量计工作原理

科里奥利质量流量计的工作原理基于科里奥利效应。当流体在振动的U形管（或其他几何形状的测量管）中流动时，流体受到科里奥利力的作用，使测量管产生扭转形变，通过检测测量管入口段和出口段的相位差来确定质量流量。

在测量管的振动过程中，当无流体流动时，测量管对称振动，入口和出口检测信号同相；当有流体流过时，科里奥利力使测量管产生附加的扭曲振动，入口和出口传感器检测到的信号之间产生相位差。该相位差与流体的质量流量成正比。

质量流量计还可同时测量流体密度。测量管的固有频率随管内流体密度的变化而变化，通过检测振动频率即可推算出流体密度。结合温度测量，质量流量计可提供质量流量、体积流量、密度、温度等多种参数。

科里奥利质量流量计的核心部件是测量管，其材料通常采用不锈钢、哈氏合金等耐腐蚀材料。对于硫酸测量，需根据硫酸浓度和温度选择合适的测量管材质和防护涂层。

3.3 超声波流量计工作原理

时差法超声波流量计的工作原理是利用超声波在流体中顺流传播和逆流传播的时间差来测量流速。在管道上安装一对（或多对）超声波换能器，交替发射和接收超声波信号。

设超声波在静止流体中的传播速度为c，流体流速为v，声道长度为L，超声波传播方向与流体流动方向的夹角为θ。则顺流传播时间t₁和逆流传播时间t₂分别为：

t₁ = L / (c + v·cosθ)     t₂ = L / (c - v·cosθ)

时间差Δt = t₂ - t₁ ≈ 2Lv·cosθ / c²，由此可计算出流体流速v，进而求得体积流量。

外夹式超声波流量计的换能器安装在管道外壁，超声波透过管壁和流体进行传播。插入式超声波流量计的换能器则直接插入流体中，信号传播路径更短，精度更高。现代超声波流量计多采用多声道设计，通过对不同声道的测量结果进行加权平均，提高测量精度和抗干扰能力。

3.4 孔板流量计工作原理

孔板流量计的工作原理基于伯努利方程和连续性方程。当流体流经管道中的节流件（孔板）时，流束收缩，流速增加，静压降低，在孔板前后产生静压差（差压）。该差压与流量的平方成正比。

体积流量Q与差压Δp的关系为：

Q = C · ε · A₀ · √(2Δp/ρ)

式中C为流出系数，ε为可膨胀性系数（液体取1），A₀为孔板开孔面积，ρ为流体密度。流出系数C由实验确定，与孔板的几何参数、管道雷诺数等因素有关。

孔板流量计的标准化程度很高，ISO 5167和GB/T 2624等标准对孔板的结构尺寸、取压方式、安装要求等做出了详细规定。标准孔板的精度可达±0.5%～±1.0%，但前提是必须满足标准规定的直管段长度、管道粗糙度等条件。

在硫酸装置中使用孔板流量计时，孔板材质需选用耐硫酸腐蚀的材料（如哈氏合金C、钽等），并定期检查孔板的磨损和腐蚀情况，确保测量精度。

以上就是本期上篇的全部内容。我们详细梳理了四种主流流量计的“脾气秉性”和工作原理。知其然更要知其所以然，理解了原理，才能在实际应用中游刃有余。

然而，光懂原理还不够，如何将这些仪表精准匹配到干燥塔、吸收塔、余热回收等具体工位？现场遇到表显不准、硫酸泄漏等棘手问题该如何处理？下周下篇，我们将聚焦实际工况适配、常见故障排查及最终选型推荐，敬请持续关注！如果您在现场遇到过典型的流量计故障案例，欢迎在评论区留言分享。
