在硫酸生产的中控室里，流程图是操作员与生产现场之间的桥梁。去年，我们推出了第一版DCS流程图改造，以简约风格、清晰布局获得了客户的初步认可。然而，随着与客户的深入交流，我们发现：仅仅“看得见”还不够，还要“看得清”——信息层级要更分明，画面质感要更真实，操作路径要更短。于是，第二版DCS流程图应运而生，它不是简单的修修补补，而是让画面更立体、更聚合、更懂你。

01 设计理念升级

第一版的设计理念是“简约而不简单”，以灰色调为主，降低视觉负荷。这一理念在第二版中得到继承，但我们在此基础上注入了更强的现实感——在器件绘制上采用更具质感的立体造型。

图1

图2

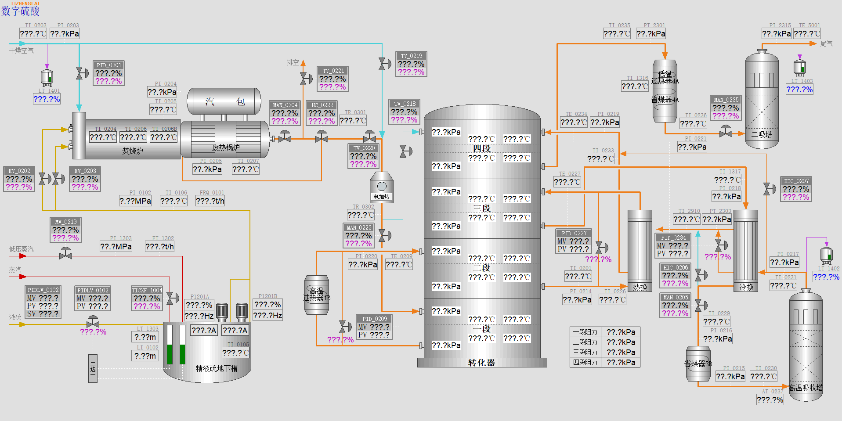

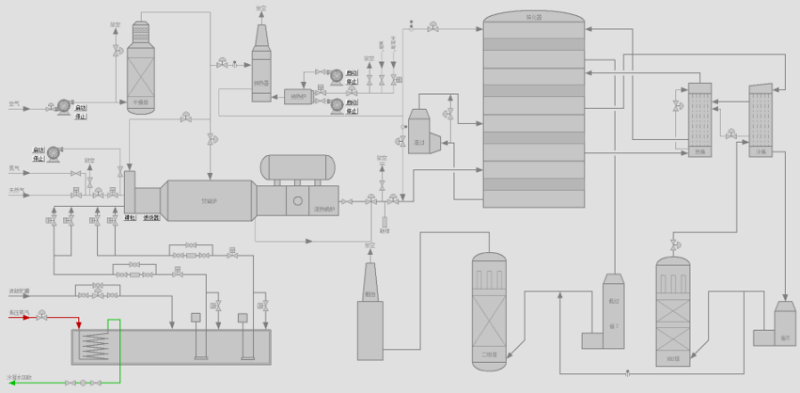

图：图1为旧版平面风格，图2为新版立体风格。对比两版界面，升级之处一目了然。

旧版设备多为扁平的简笔画轮廓；新版则采用了更具质感的立体造型，如带有阴影和高光的转化器、储罐等，操作员一眼就能识别设备类型，画面浏览更加清晰直观。

整合流程图也是必不可少的一项，例如本界面，在焚硫转化主界面中融入了液硫部分，形成了从进料到产汽的完整流程链条，图纸数量缩减了，核心信息密度增高了。本次效果图也增添了数据框展示，能直观看到最终展示效果图。

02 色彩体系升级

色彩是流程图中最直观的信息载体。在第一版的基础上，我们对色彩体系进行了全面优化，使其既有辨识度，又不造成视觉负担。

烟气——橙色   蒸汽——红色   水线——绿色   酸线——紫色   空气——蓝色

这种分类方式使操作员扫一眼管线颜色，就能判断介质类型，大幅减少了查找和确认的时间。

我们延续了“黑色为正常、黄色为预警、红色为报警并闪烁”的色彩逻辑。在新版中，我们针对客户需求，对数据框的视觉权重进行了差异化处理——使用不同颜色字体，表示不同类型变量，形成清晰的信息分别。（见03图）

03 交互体验升级

旧版流程图中，操作员在某些画面切换时，需要通过顶部菜单进行操作。新版新增导航栏，将主要工段及联锁均集成在底部导航栏中。

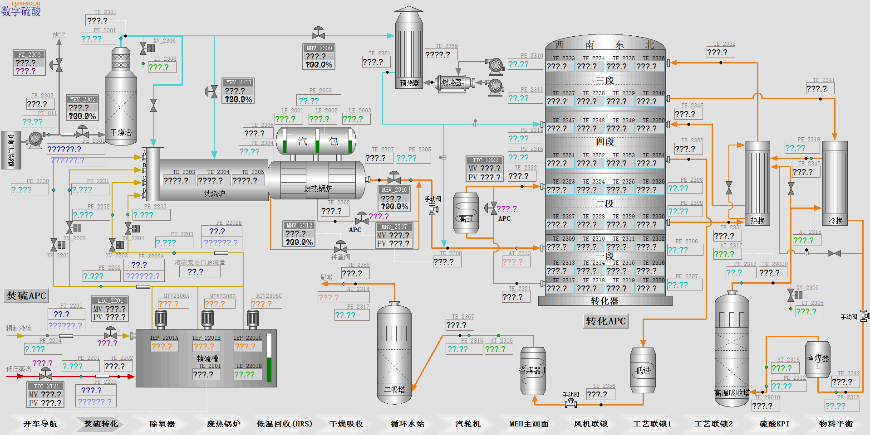

图3：底部导航栏实现工段间一键跳转，下方快捷工具栏提升操作效率。

固定悬浮：无论滚动到画面哪个位置，导航栏始终可见。

一键跳转：点击任一工段名称，直接切换到对应流程图。

当前高亮：正在查看的工段在导航栏中以高亮显示，明确当前位置。

04 个性化定制

每个硫酸工厂的工艺流程、设备配置、操作习惯都有差异。我们提供个性化定制服务，对每个客户需求进行专项绘制。

1. 根据客户实际的装置配置，决定哪些设备、管线、仪表出现在流程图中。

2. 客户可以根据自己的喜好或企业规范，调整整体色调、设备颜色、字体样式等。

3. 哪些参数需要显示、显示在什么位置、采用何种精度，都可进行调整。我们会在项目初期与客户的技术人员进行深入沟通，进行针对性设计。

05 结语

从第一版到第二版，改变的不只是画面效果。通过缩减图纸数量、加入立体感和色彩体系、增设底部导航栏，所有的升级，都围绕同一个目标——让每一套流程图更贴合客户的实际使用习惯。

一套优秀的DCS流程图，不仅是控制界面，更是工艺的表达、效率的提升、运行的保障。未来，我们将继续深耕硫酸行业，根据每一位客户的需求持续迭代优化，让流程图不仅“看得见”，更能“看得清”。
